方形補償器的結構_特點及應用
方形補償器生產、批發廠家——河北偉業波紋管制造有限公司可按照工程現場需求生產不同材質、不同波形及結構形式的金屬方形補償器，一般包含方形波紋補償器和矩形非金屬膨脹節。金屬方形補償器——具有柔性好、耐腐、耐溫、耐磨損和疲勞壽命長的特點，可吸收管道的軸向、橫向及角向位移。鋼鐵、石油、化工、冶金、電力、給排水、建筑等行業，產品質量穩定可靠。
一、方形補償器的結構

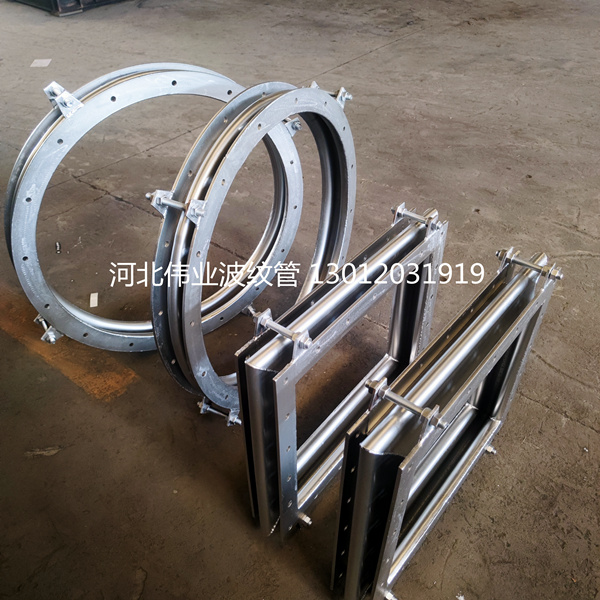

金屬方形補償器由不銹鋼波紋管和金屬框架組成。同時內部設置導流筒
/
內襯筒。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。
屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。以使用工況環境為主，本著經濟適應的原則。對于系統中需要對方形補償器介質摩擦損失要求小以及要求介質能夠平穩流動，介質流速較高時，會對不銹鋼波紋管引起共振，使用環境中存在磨蝕，介質的溫度較高時，需要降低金屬方形補償器的使用溫度等工況。
二、方形補償器溫度范圍：
a
低溫型：≤
200
度；
b
高溫型≤
800
度；
三、方形補償器的特點：
方形補償器的材質通常選用考頓鋼或不銹鋼，金屬方形補償器其特點是壓力低、溫度高、波形優化。主要用于燃氣渦輪排氣系統，渦輪機或者冷凝器的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及大型管道系統等。用途和工作條件將決定正確的方形補償器的結構和角的結構形式。低壓環境條件下可以用
V
型角結構的方形補償器。高壓環境條件下應用
U
型結構的更合適。
四、方形補償器的主要應用
①火力發電廠：鍋爐，燃氣輪機排煙系統，除塵系統。
②石油化工企業：鍋爐，工業用爐的排煙脫硫裝置，濕、干法的通風道。
③鋼鐵廠：高爐、轉爐、排煙等除塵系統。
④冶煉廠：燃燒爐等供排氣系統。
⑤水泥廠：窯，集塵，煙塵處理裝置系統。
⑥裝置類：集塵器，吸收塔，空氣加熱器，鼓風機各設備進出口。
五、常見的方形補償器使用工況
①
使用壓力（
P)
：
-30~30kPa
；
②
使用溫度（
t)
：
0~400
℃；
③
波紋管材質：常用高耐候鋼
09CuCrNi-A(GB4171)
、奧氏體不銹鋼
0Cr18Ni9(gb3280)
及普通碳素鋼
Q235-A(GB700)
。
六、方形補償器設計時的注意事項
河北偉業波紋管制造有限公司作為方形補償器的生產廠家，在進行設計時都要參照標準并結合計算機設計軟件輔助設計，根據簡化的管道膨脹節模型進行強度校核。對于受力狀態復雜的波紋補償器結構件通過有限元分析進行撓曲量的計算。除了方形補償器，我公司還生產、銷售多種規格的軸向內壓波紋補償器、軸向外壓波紋補償器、軸向復式拉桿補償器、直埋式波紋補償器和無約束波紋補償器等產品！訂購百順牌波紋補償器，河北偉業波紋管制造有限公司提供完善的售后服務和技術支持！訂購熱線——
13012031919
。
